Антенный усилитель для FM Вс, 27.01.2013, 23:57 | Сообщение #
аватар

  Постов: 5827  Offline Друзья

люди нужна схема очень качественного и чувствительного антенного уся для фм диапазона.питание 9-15в желательно на транзисторах типа гт346, кт3109, кт363 ну короче желательно на пнп транзисторах.жду ваших предложений

Пн, 28.01.2013, 01:23 | Сообщение #
аватар

  Постов: 11266  Offline

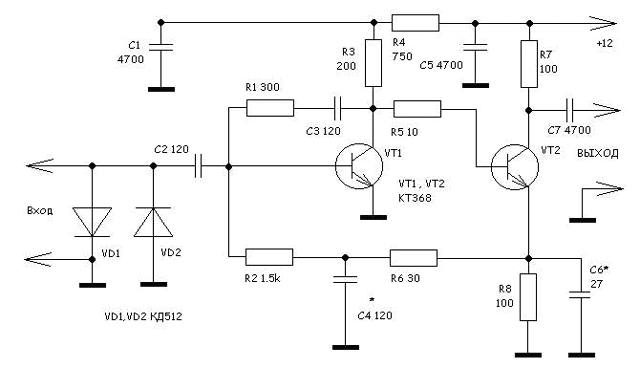

Данный усилитель снабжен фильтром на входе, что позволяет ему не пропускать сигнал ниже 60 МГц и выше 120 МГц, обеспечивая усиление только на УКВ диапазоне. Катушки L1 и L2 намотаны проводом ПЭЛ-2 диаметром 0,4 мм на оправке диаметром 4 мм. L1 содержит 3,5 витка, L2 - 4,5 витка. Питается усилитель напряжением 9-12 вольт, потребляет при этом ток около 12 мА. Коэффициент усиления 18 ДБ. Усилитель можно распаять навесным способом в металлическом корпусе.
_____________________________________________

Правда они все Н-П-Н, но тут можно просто перевернуть питание...

Файлы:

Пн, 28.01.2013, 23:28 | Сообщение #
аватар

  Постов: 5827  Offline Друзья

Maestro, вот блин забыл написать мне нужен не для передачи а для приема у нас одны хорошая радиостанция и то не хорошо ловит даже дома а мне сейчас больше нужен для авто а то у нас иногда прием пропадает ну это явно горная местность в машине есть антенный усь но хочу чего нибудь по мощнее

Пн, 28.01.2013, 23:38 | Сообщение #
аватар

  Постов: 11266  Offline

Я понял тебя - они все для приёма.

Пн, 28.01.2013, 23:41 | Сообщение #
аватар

  Постов: 5827  Offline Друзья

Maestro, а у который максимальное усиление?и на сколько они хороши сравнивая с теми что в машинах?

Пн, 28.01.2013, 23:55 | Сообщение #
аватар

  Постов: 11266  Offline

Хорошая схема та, которая заработала smile Одниково - все они на одном транзисторе. Какая понравилась - ту и делай. Вт, 29.01.2013, 00:11 | Сообщение #
аватар

  Постов: 5827  Offline Друзья

а есть что нить на 3х-4х транзах?ну явно чтобы по мощнее

Вт, 29.01.2013, 00:14 | Сообщение #
аватар

  Постов: 11266  Offline

А смысл? Не нужно гнаться за большим усилением - только повышаются помехи. Достаточно усилить сигнал в 10-20 раз (коэфициент усиления одного транзистора и то выше).

Вт, 29.01.2013, 00:20 | Сообщение #
аватар

  Постов: 7592  Offline Модератор

Цитата (NKR13265)

а есть что нить на 3х-4х транзах?ну явно чтобы по мощнее


У тебя и на одном транзисторе помехи могут перегрузить вход приемника, а ты хочеш больше.Если будут станции налазить одна на другую,то уменьшай длинну антены. Вт, 29.01.2013, 00:24 | Сообщение #
аватар

  Постов: 5827  Offline Друзья

ну просто сигнал слабый его и дома не всюду можно поймать и кстати а что если включить два свч транза как в дарлингтоновских?думаю ку будет хорошим

Кто есть кто на форуме радиолюбителей: Администратор Модераторы Друзья Пользователи
Источник: http://radioskot.ru/forum/5-1401-1
