Все, кто когда либо пилил циркулярной пилой или электролобзиком, знает, как сложно сделать ровный пропил без направляющей. Как не пытайся вести инструмент по линии, но он всё равно отклоняется и в итоге получается неровный пропил.

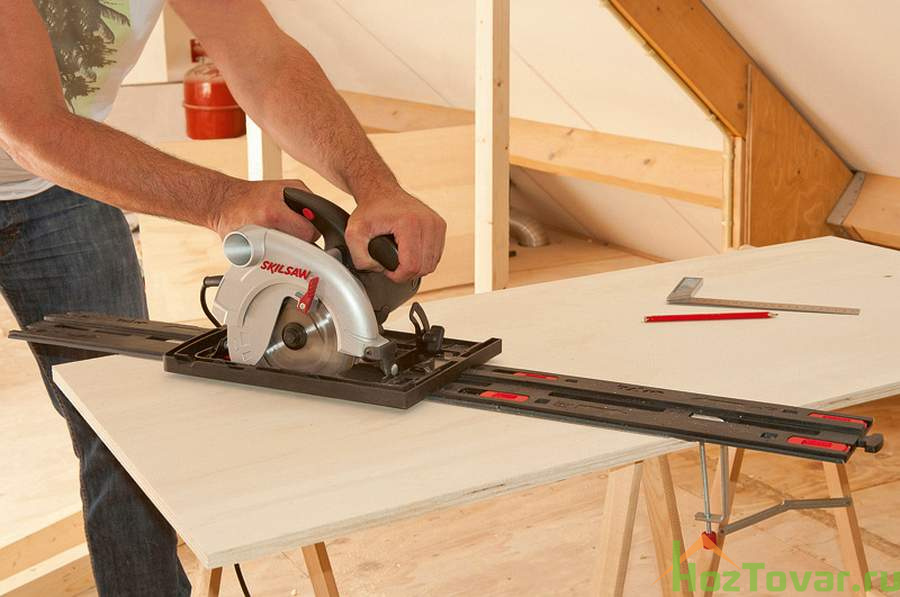

(Картинка из гугла)

Можно ровно пилить использовав старый проверенный способ, прикрепив струбцинами направляющую рейку, или панель.
Но это не всегда удобно, особенно с ручной дисковой пилой. Двигатель пилы будет задевать струбцины.


Картинка взята: http://al-pas.livejournal.com/70050.html

В магазинах электроинструментов продаются направляющие шины. Стоимость их примерно от 2000-10000 руб. Есть универсальные и есть такие, которые подходят к определенным инструментам или линейке инструментов определенного производителя. (как та направляющая шина, что на первой картинке)

Так как следующая моя самоделка требовала ровного пиления (и видимо это потребуется в дальнейшем часто), а тратить больших денег не хотелось, мне пришла в голову идея сделать удобную направляющую своими руками.

Походив по москворецкому рынку, поискав что-нибудь подходящее среди алюминиевых профилей, оказалось, что ничего такого подходящего нет:
Либо уголки, либо швейллера, либо трубы, либо шины, но ничего из этого не подходило без существенной и затратной доработки.

Совершенно неожиданно наткнулся на то, что нужно совсем в другом месте. В палатке, где продавали всё для ремонта квартиры нашлось вот такое прав&#769ило.


Правило JYC-2000D-2 (инструмент, применяемый для выравнивания стен). Всего за 400р
Ручки перемещаются вдоль прав́ила по желобку и могут быть закреплены в любом месте. Если их снять, то на их место можно приладить струбцины.

В Леруа Мерлен купил вот такие удобные струбцины. Всего за 98 руб.


В отличии от классической струбцины, эти очень легко зажимают заготовку, быстро раздвигаются под необходимый размер. И еще большим плюсом этой струбцины для моей задачи было то, что у нее снимается верхняя часть. Сняв ее можно прикрепить через переходник к прав́илу.

Только готовых переходников разумеется нет. И я его изготовил из кусочека полипропилена.


Хоть это конструкция не очень пригодна, в качестве фрезерного станка, но пока свой фрезерный станок я еще не доделал, пришлось фрезеровать на том, что было, прикрепив саморезами координатный стол на сделанную ранее сверлильную стойку.

Шаг за шагом стачивал деталь до нужных размеров и форм. К сожалению на тот момент была фреза короче, чем требовалась. Пришлось точить в несколько этапов.


(На фоте те самые новые станочные тисочки, которые купил недавно случайно заехав на блошиный рынок в Новоподрезково)

В результате фрезерования получились такие переходники:

Идеально подходит

Просверлив в переходнике необходимые отверстия, прикрепил к струбцинам.

Готовый результат:


Вот таким образом направляющая будет держаться за заготовку. И нет никаких лишних деталей сверху, мешающих ходу пилы.

Теперь направляющую можно удобно зафиксировать на панели и ровно пилить.


(Разумеется мне не терпелось её сразу испытать) :)
Пропил получается идеально ровным.

Вся конструкция:
- Правило - 400р
- Струбцины - 2х98р
- Кусочек полипропилена - 50р
Итого: Направляющая обошлась 646р + один вечер работы.

При минимальных затратах инструмент получился практичный и удобный. Его можно использовать не только с циркулярной пилой, но и с электролобзиком и ручным фрезером.
